Blant de mange komponentene i en kran,endebjelkekan ikke være den mest iøynefallende, men det spiller utvilsomt en avgjørende rolle i å koble de øvre og nedre delene. Mange mennesker som er nye på kraner, tror at endebjelker bare vises på dobbeltbeskyttende kraner. Faktisk er dette en vanlig misforståelse. I dag, la oss snakke om hvaendebjelkerer og deres funksjoner i forskjellige typer kraner.
Hva er en endebjelke

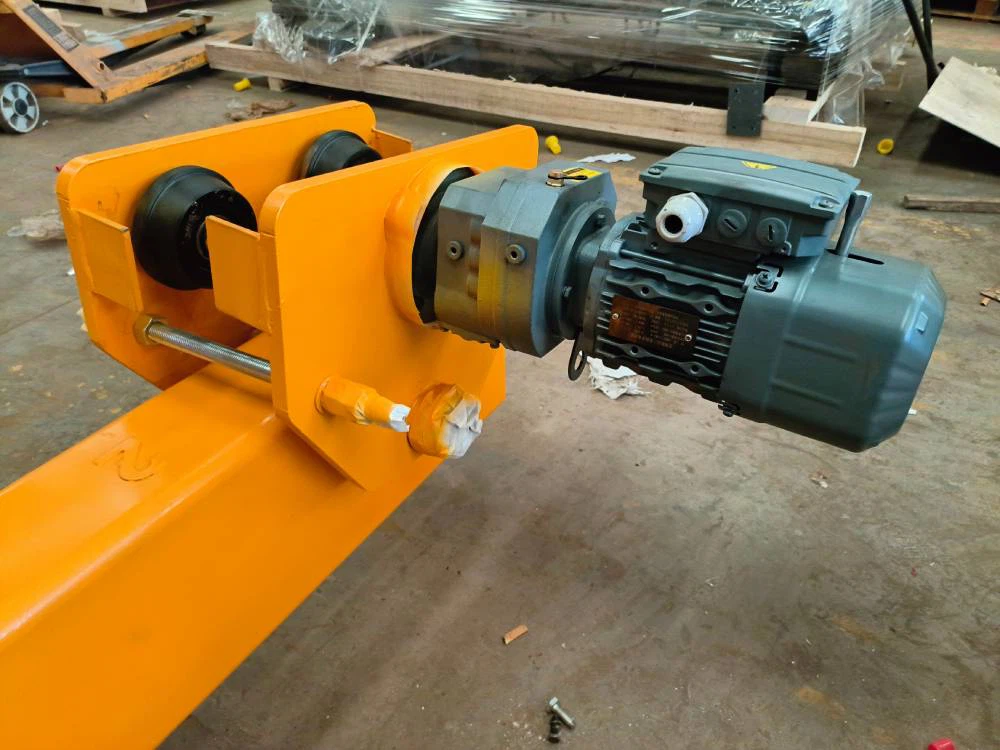

Deendebjelkerer tverrbjelke-strukturer i begge ender av kranbro-rammen, akkurat som "venstre og høyre arm" på brorammen. Det er koblet til hovedstrålen (eller den viktigste bærende delen av brorammen) på den ene siden, og hjul, buffere, begrensninger og andre komponenter er installert på den andre siden, og gjør at kranen skal bevege seg glatt på sporet.
Strukturelt sett er endebjelker vanligvis boksformede strukturer sveiset sammen, og noen er komposittstrukturer i stålseksjonen. Hovedhensynene er bærende kapasitet og anti-deformasjonsevne. Det skal utformes basert på parametere som spennet og rangert løftekapasiteten til kranen. Det er nødvendig å sikre en stabil forbindelse med hovedstrålen, samtidig som hjulposisjonen til hjulene oppfyller kravene til sporavstand.
Endebjelker finnes ikke bare på dobbeltbeskyttende kraner
Mange mennesker tror at endebjelker er eksklusivt for dobbeltbeskyttede kraner, men det er ikke tilfelle. Endstrålene kan sees i forskjellige typer kraner som en-bjelke kraner og Gantry Cranes. I forskjellige modeller kan imidlertid deres former og funksjoner variere litt.
- Endebjelken til en dobbeltstrålekran: I en dobbeltgirdkran er endestrålen en nøkkelkomponent som forbinder de to hovedstrålene, og danner en komplett "broramme" -struktur. Den trenger ikke bare å bære vekten som overføres av hovedstrålen, men også flytte hele brorammen på trallen, inkludert en dobbeltkrav og styrke er spesielt høy. sett osv. Disse komponentene fungerer sammen for å gjøre det mulig for kranen å bevege seg sideveis.
- Endebjelkene til en enkelt strålekran: Selv om det bare er behov for en en-girder-kran bare en hovedbjelke, er det fortsatt nødvendig Kranenes sikkerhet under drift.
- Endebjelken til en Gantry Crane: I gantrystrukturen til en Gantry Crane er endestrålen også en viktig komponent. Den er plassert på begge sider av Gantry, ikke bare som støtter hovedstrålen, men som også bærer den selvvekt og løftet belastning på hele kranen, mens du beveger deg langs bakken med en annen lengde og utforming og utforming.
Uansett hvilken type kran det er, kan ikke endebjelken skilles fra disse punktene:
- Tilkobling og bærende: Den forbinder hovedstrålen, løpemekanismen og andre komponenter i en helhet, og overfører den løftede vekten og selvvekten jevnt til sporet, og sikrer kranenes generelle stabilitet under drift.
- Oppnå mobilitet: Hjulesettene og løpende mekanismer som er installert på endebjelkene er "strømkildene" som gjør at kranen kan bevege seg langs sporene, slik at kranen kan fungere fleksibelt innenfor et bestemt område.
- Sikkerhetssikring: Sikkerhetsenheter som buffere og reisegrensere er vanligvis installert på endebjelkene. Når kranen løper til begge ender av sporet, kan disse enhetene spille en rolle i buffering og begrense, forhindre at kranen avsporer eller kolliderer, og sikrer sikkerheten i operasjonen.
